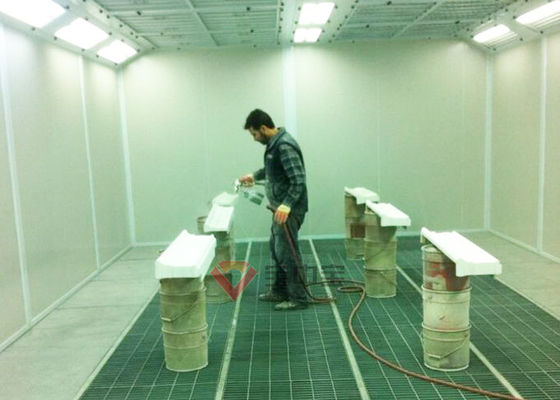

Wood Finishing TUV Furniture Spray Booth untuk Pabrik cat kayu

Dimensi batin

12000 × 4500 × 4000 mm (L × W × H)

Dimensi eksternal

12146 × 6096 × 4600 mm (L × W × H)

Gaya pengembalian udara

Kerajinan full down.2 baris parit di lantai untuk aliran udara.Ukuran parit baris tunggal: 10000 × 840 mm (L × W).Parit ditutupi oleh kisi baja galvanis.

Pintu utama

1set, Pintu terbuka tunggal, tiga daun pintu, Dimensi: 3300 × 3900 mm (W × H), dengan bingkai paduan aluminium dan jendela kaca temper tebal 5mm.Engsel Aluminium Besar.

Pintu pribadi

2 set di samping, dimensi tunggal: 700 × 2000mm (W × H), dengan kunci tekanan dan jendela kaca temper.

Papan Dinding Tubuh

Papan dinding tubuh adalah panel EPS ketebalan 70mm wajah ganda dengan kulit baja warna 0.426mm.Gaya Lidah & Alur.

Panel atap

Panel atap adalah pelat baja galvanis 0.8mm yang ditekuk.

Lampu

Lampu langit-langit: 16 kelompok x 4 pcs = 64 pcs

Lampu samping: 10 kelompok x 2 lembar = 20 pcs

Lemari unit daya

Bilik semprotan keseluruhan mengadopsi unit daya dua kelompok.Per unit daya memiliki 2 set kipas masukan udara dan 1 set kipas buang.

Lemari unit daya terbuat dari struktur baja yang disemprot, penutup baja galvanis lapis ganda dan bagian dalamnya diisi oleh bahan pelindung wol batu.Penyegelan yang baik dan kebisingan yang rendah.

Kipas udara masuk dan keluar

Total memiliki 4 set kipas asupan, Model tunggal: Kipas sentrifugal lubang besar ganda YDW4.5L, daya: 4kw.kapasitas: 12500m³/ h.Total kapasitas pemasukan udara: 50000 m³/ h.

Total memiliki 2 set kipas knalpot.Model tunggal: DKF, daya: 7.5kw, kapasitas: 20000m³/ h, sabuk pengaman.Total kapasitas pembuangan udara: 40000m³/ h

Saluran buang

Saluran terbuat dari pelat baja galvanis 0.8mm dengan flensa mati.Jumlah: saluran lurus 8M dan dua siku 90 derajat.

Sistem pemanas

Total mengadopsi 2 set Pembakar diesel Riello G20 Asli Italia, Kapasitas pemanasan total: 360000Kcal / jam.dengan 2 set 20N aktuator listrik asli Swiss dapat secara otomatis mencapai dari penyemprotan ke pemanggangan secara bergantian.

2mm tebal SUS304 stainless steel membuat penukar panas, sirip pemanas lapisan ganda, pengelasan busur argon, dilengkapi ventilasi tahan ledakan.

Filter

Struktur penyaringan lapisan muti.Pintu masuk udara masuk memiliki filter utama.Plafon memiliki blok filter efisien tinggi.Lantai di bawah kisi memiliki filter fiber glass.Kabinet knalpot memiliki dua lapisan filter fiber glass dan satu lapisan karbon aktif untuk bau cat.

Kontrol listrik

Mengadopsi kotak kontrol gaya tombol belok, Komponen utama adalah merek Siemens atau Schneider.Dengan Sakelar Lampu, sakelar semprotan normal, sakelar semprotan suhu konstan.Baking Switch, Emergency Stop, Breakdown Alarm, penambahan waktu, saklar pengaturan waktu dan suhu dan sebagainya.

Daya dukung

Fase tunggal 220V untuk lampu.Tiga fase, 380V, 50Hz

Suhu kerja maksimal.

50 ℃

Kecepatan aliran udara

≥0.25m / s (tanpa pemuatan)

Tenaga total

34.5KW
